Эта статья посвящена установке и настройке контроллера Siemens S7–1500. Контроллер S7 с CPU1512C-1PN подходит для средних приложений, таких как управление насосами, вентиляторами-смесителями, конвейерными лентами и подъемными платформами. В этой статье объясняется взаимодействие с контроллером S7 с помощью портала Siemens Totally Integrated Automation (TIA). Статья разделена на три раздела: «Подключение оборудования», «Настройка CPU1512C-1PN» и «Программирование с использованием TIA Portal».
Подключение оборудования
Контроллер S7 требует источника питания 24 В постоянного тока. Simatic PM1507 используется для включения контроллера S7, который преобразует входное 230 В переменного тока в выходное 24 В постоянного тока. Блок питания состоит из небольшого разъема для подключения входа 230 В переменного тока. Разъем необходимо снять с устройства с помощью подходящего инструмента, как показано на рисунке 1.
После снятия разъема с устройства откройте переднюю крышку разъема, подключите входной источник переменного тока и затяните винт, как показано на рисунке 2.
Закройте крышку и снова подключите разъем к блоку питания.
После подключения входного источника переменного тока подключите выход 24 В постоянного тока блока питания к контроллеру S7–1500, как показано на рисунке 4.
Завершив электромонтаж, включите блок питания. S7-контроллер инициализируется в режиме STOP, как показано на рисунке 5.
Настройка CPU1512C-1PN

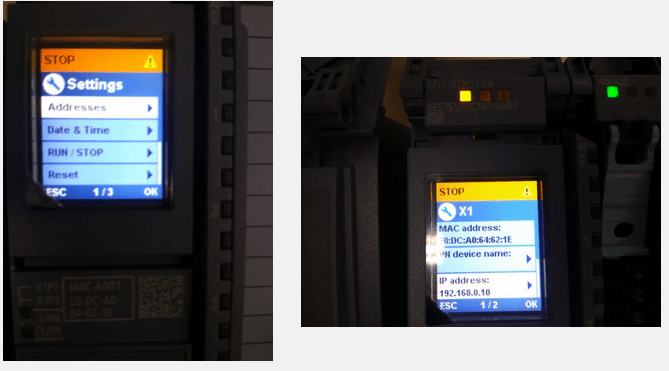

Назначьте IP-адрес ЦП, перейдя в
Настройки - ›Выбрать адреса -› Выбрать интерфейс X1 - ›Выбрать IP-адреса из меню -› Назначить IP-адрес 192.168.0.10 - ›Установить маску подсети 255.255.255.0 -› Применить - ›ОК
Теперь интерфейсу X1 назначен IP-адрес 192.168.0.10.
Программирование с использованием TIA Portal
Для программирования используется TIA Portal V15.1. Откройте TIA Portal - ›Нажмите« Создать новый проект »-› Дайте имя проекту - ›Нажмите« Создать »-› Нажмите, чтобы настроить устройство - ›Добавить новое устройство -› Выберите S7–1500 - ›CPU -› CPU1512C-1PN.
Если вы не уверены в версии используемого вами контроллера S7, то TIA Portal может определить тип используемого вами контроллера. Для этого подключите кабель Ethernet к порту X1 контроллера, а другой конец - к компьютеру. После выбора добавления нового устройства выберите неуказанный ЦП. TIA Portal открывается с неуказанным процессором. Перейти, Online в меню - ›Обнаружение оборудования -› ЦП из сети - ›Выберите запись PN / IE в качестве типа интерфейса PG / PC -› Выберите интерфейс PG / PC - ›Выберите ЦП из совместимых устройств -› Нажмите «Обнаружить», чтобы заменить неуказанный ЦП с вашим типом процессора.
В дереве проекта
- Выберите блоки проекта и щелкните Главный организационный блок [OB1]. Здесь вы создадите схему для управления цифровыми светодиодами контроллера Simatic S7.
- Вставьте нормально открытый контакт в сеть и назначьте ВСЕГДА ИСТИННЫЙ тег.
- Вставить присвоение в сеть.
- Каждый цифровой вывод S7-контроллера имеет тег, который должен быть назначен в сети для управления.
После того, как теги назначены цифровой плате S7-контроллера, вы можете просмотреть их в представлении устройства, как показано на рисунке 11.

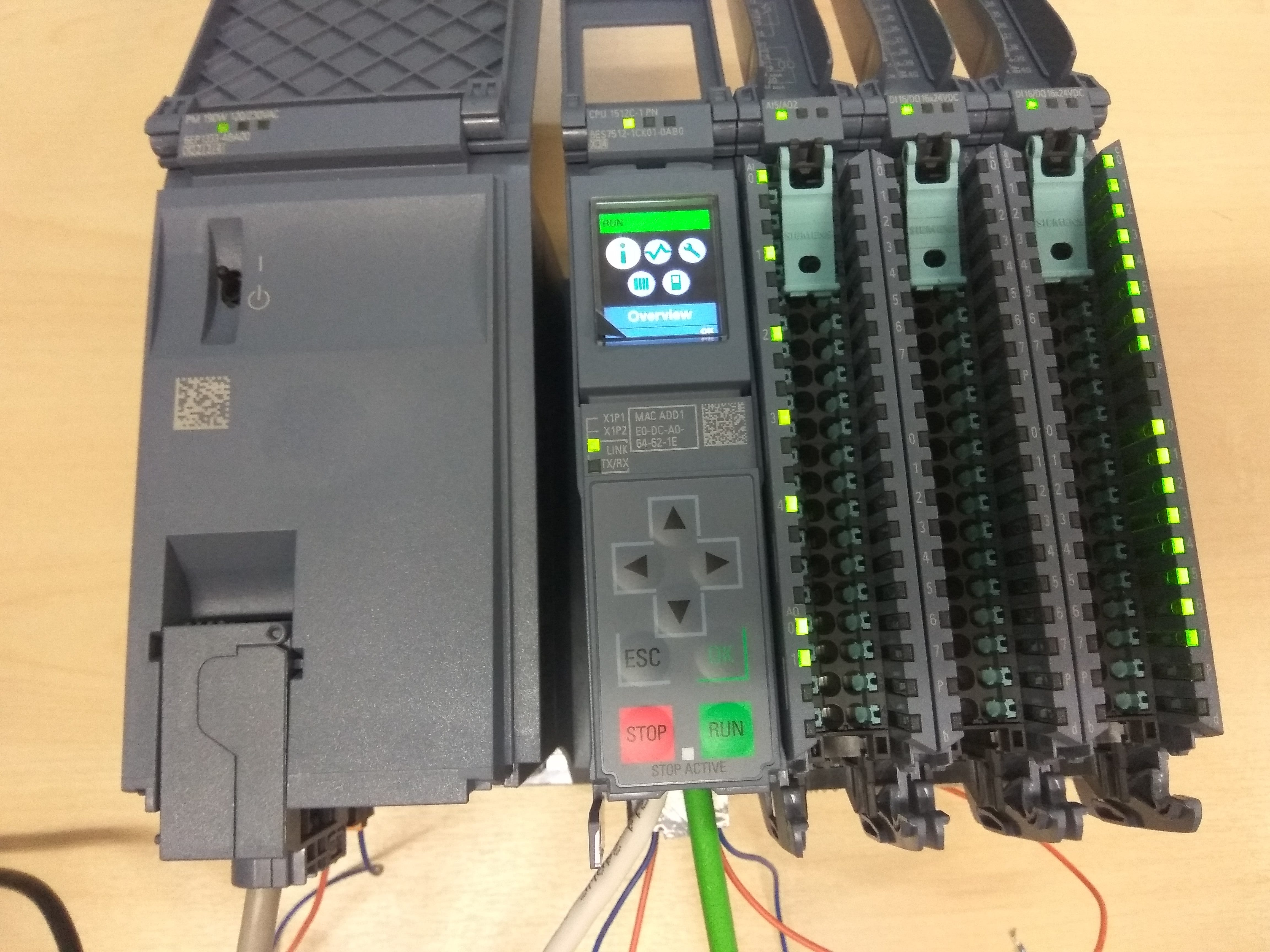

Сохраните проект и скомпилируйте, после компиляции загрузите проект в S7-Controller. Светодиоды загорятся, и вы сможете отслеживать состояние сети в TIA Portal, нажав кнопку включения / выключения монитора, как показано на рисунках 12 и 13.
